带SD220v驱动芯片

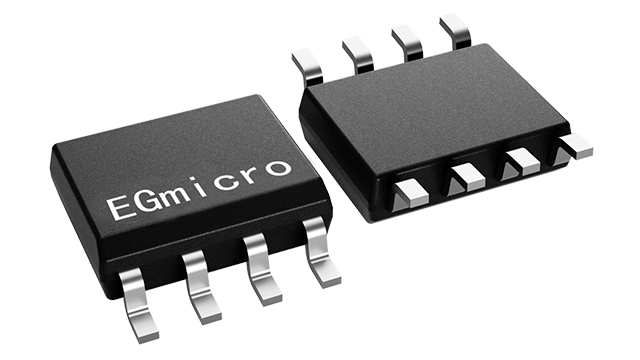

EG2004 是一款高性价比的带`SD功能的 MOS 管、IGBT 管栅极驱动专用芯片,内部集成了逻辑信号输入处理电路、死区时控制电路、电平移位电路、脉冲滤波电路及输出驱动电路,专用于无刷电机控制器、电源 DC - DC 中的驱动电路。 EG2004 高端的工作电压可达 220V,低端 VCC 的电源电压范围宽 10V~20V。该芯片输入通道 IN 内建了一个 250K 下拉电阻,`SD内建了一个 250K 下拉电阻,在输入悬空时使上、下功率 MOS 管处于关闭状态,输出电流能力 IO+/- 0.3/0.6A,采用 SOP8 封装。
