可编程电源芯片
芯片内置了高精度 2.5V 基准电压源、可配置 42KHz - 500KHz 宽频率振荡器、可配置多路误差放大器、Buck/Boost 降升压开关电源控制模块、8 通道输入 10 位 ADC 模数转换器、I²C 总线控制器、数字电路控制模块、LED 恒流驱动器及功率 MOS 管驱动器等。是模拟和数字结合的可编程开关电源芯片，具有功耗低、灵活性强的特点，外接低廉的 8 脚单片机可实现高端电源管理系统，适用于移动设备及电池管理等应用场合，封装形式为 SOP16
升压
高性能低成本大电流 恒压/恒流控制
| EG1501 | SOP16 | 可编程电源芯片 | |
| EG1503 | SSOP24 | 可编程电源芯片 | |
| EG1654 | SOP8 | 连续模式PFC控制器 | 获取芯片样品 |
| EG1164 | SOP16 | 升压同步整流DCDC电源芯片 | 获取芯片样品 |
芯片详细信息

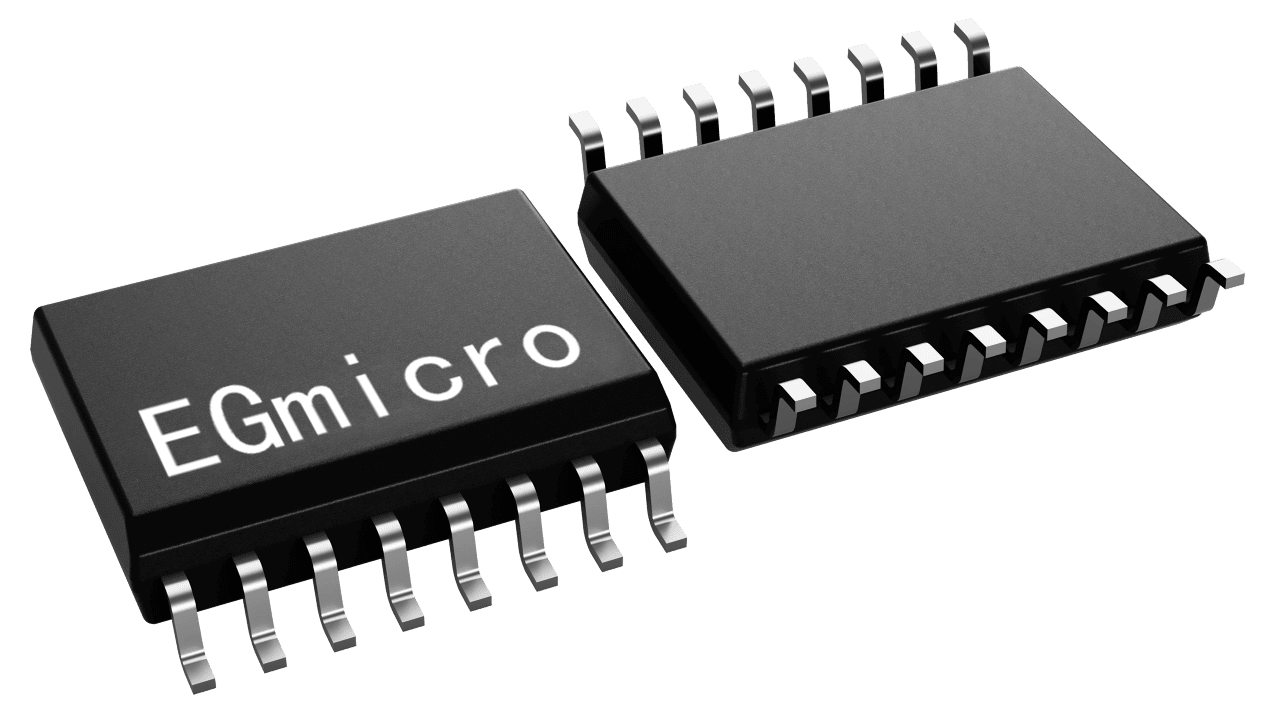

EG1501
EG1501参数
启动电压
-
关闭电压
-
启动电流
-
输入电压范围
-
开关频率
-
输出电压精度
-
内置功率管
-
封装
SOP16
文档和工具
芯片详细信息

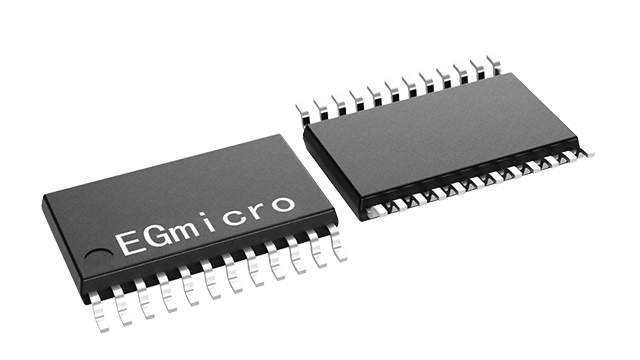

EG1503
可编程电源芯片
芯片内置高精度 2.5V 基准电压源、可配置 42KHz - 500KHz 宽频率振荡器、可配置多路误差放大器、Buck/Boost 降升压开关电源控制模块、8 通道输入 10 位 ADC 模数转换器、I²C 总线控制器、数字电路控制模块、LED 恒流驱动器及功率 MOS 管驱动器等。是模拟和数字结合的可编程开关电源芯片，功耗低、灵活性强，外接低廉 8 脚单片机可实现高端电源管理系统，适用于移动设备及电池管理等应用场合，封装形式为 SSOP24
EG1503参数
启动电压
-
关闭电压
-
启动电流
-
输入电压范围
-
开关频率
-
输出电压精度
-
内置功率管
-
封装
SSOP24
文档和工具
芯片详细信息
EG1654
连续模式PFC控制器
是一款连续导通模式有源功率因素校正控制器，适合于中大功率的开关电源中。内置高性能乘法器、除法器，配合优化的 THD 电路，提高了整个系统的 PF 值。内置有完备的保护功能：VCC 欠压保护（UVLO）、系统输出过压保护（OVP）、逐周期电流限制、系统输出开环保护、母线输入欠压保护等
EG1654参数
启动电压
10.5V
关闭电压
9.5V
启动电流
17uA
输入电压范围
-
开关频率
调频
输出电压精度
1.5%
内置功率管
-
封装
SOP8
文档和工具
芯片详细信息
EG1164
升压同步整流DCDC电源芯片
是一款高压大电流升压型同步整流 DC - DC 电源管理芯片，内部集成基准电源、振荡器、误差放大器、逐周限流控制、半桥驱动等功能，适用于高压大电流场合，配合外部高压 MOS 管最高能支持 600V 电源电压输出，采用升压同步整流方案，外接电容可设置 0 - 300KHz 工作频率，具有 UVLO 欠压锁定、逐周限流控制等功能，封装形式为 SOP16
EG1164参数
启动电压
3.65V
关闭电压
3.6V
启动电流
50uA
输入电压范围
4-600V
开关频率
0-300K，外围可设置
输出电压精度
1.5%
内置功率管
无
封装
SOP16
