产品详情
封装

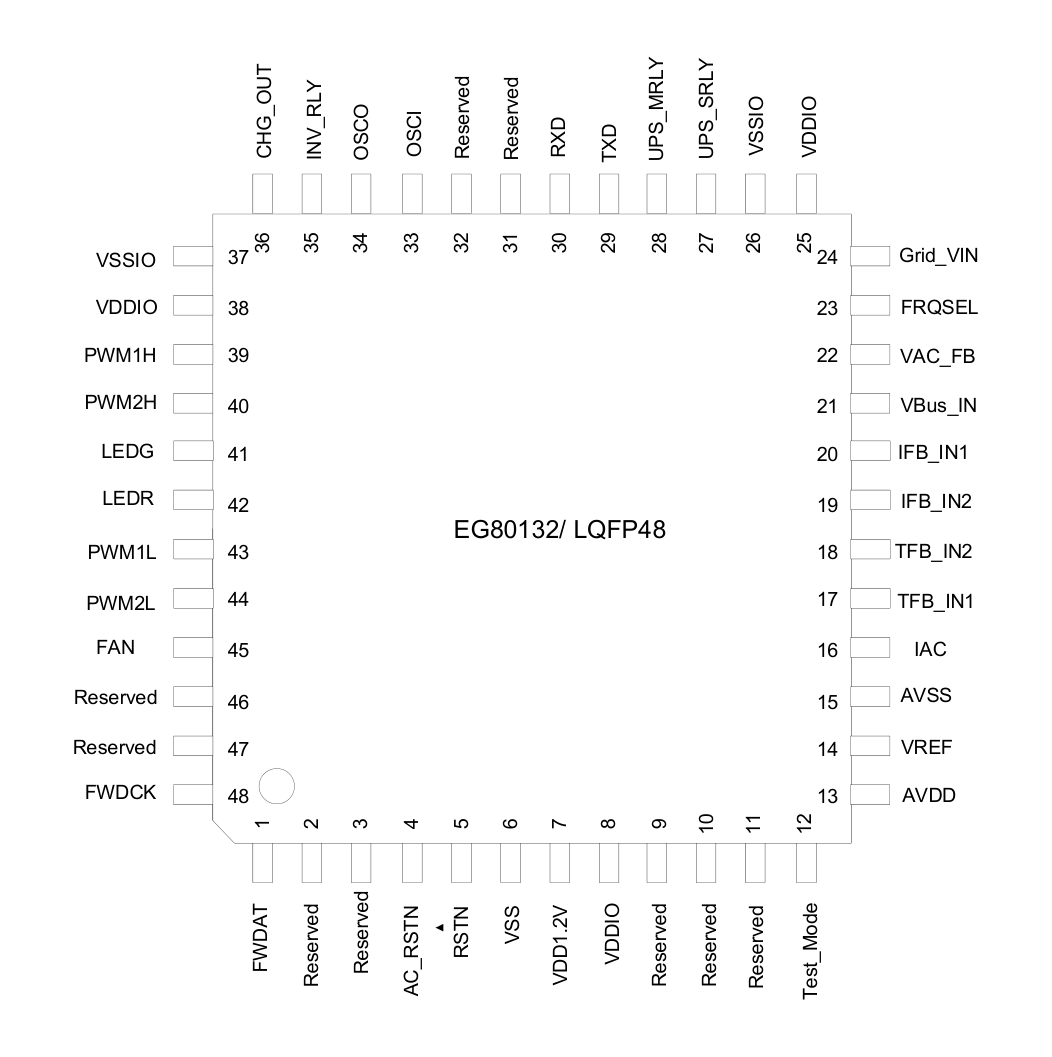

LQFP48
VCCIO静态电流
10mA
PVDD静态电流
10mA
VDD静态电流
3mA
- 采用最先进的纯数字算法的电流模式，完成精确控制电感中的电流
- 超强的峰值功率输出能力，支持2 倍额定功率、持续运行30S 以上
- 超强的带电机类和容型负载能力性能，恒流源模式启动电机，实现卓越的带电机性能
- 支持逆变输出时直接插市电不烧IGBT 或MOS 管
- 全负载范围内正弦波形失真率小于2%，
- 短路保护由纯数字算法电流模式独立完成，可根据IGBT 或MOS 管的最大承受电流设定恒流值大小，
- 短路发生时，控制电感上的电流基本上是一种恒流源。
- SPWM 载波频率为25KHz，采用倍频调制方式，作用在LC 滤波电感和电容上的频率为50KHz
- 输出电压和输出电流是每个PWM 周期实时处理，能实现精确跟踪
- 逆变器保护功能：
- 直流母线电压过压和欠压保护
- 交流输出欠压保护
- 输出过载保护
- 输出过流保护
- PCB 过温保护和IGBT 过温保护
- 输出短路保护，纯数字算法实现保护，无需硬件短路保护电路参与
- 串口通讯可设置参数：
- 50Hz 纯正弦波固定频率
- 60Hz 纯正弦波固定频率
- 交流输出电压
- 温度保护值
- 额定功率保护值
- 额定电流保护值
- 故障复位
- 串口通讯可读参数：
- 交流输出电压
- 交流输出频率
- 交流输出功率
- 交流输出电流
- 直流母线电压
- 故障代码

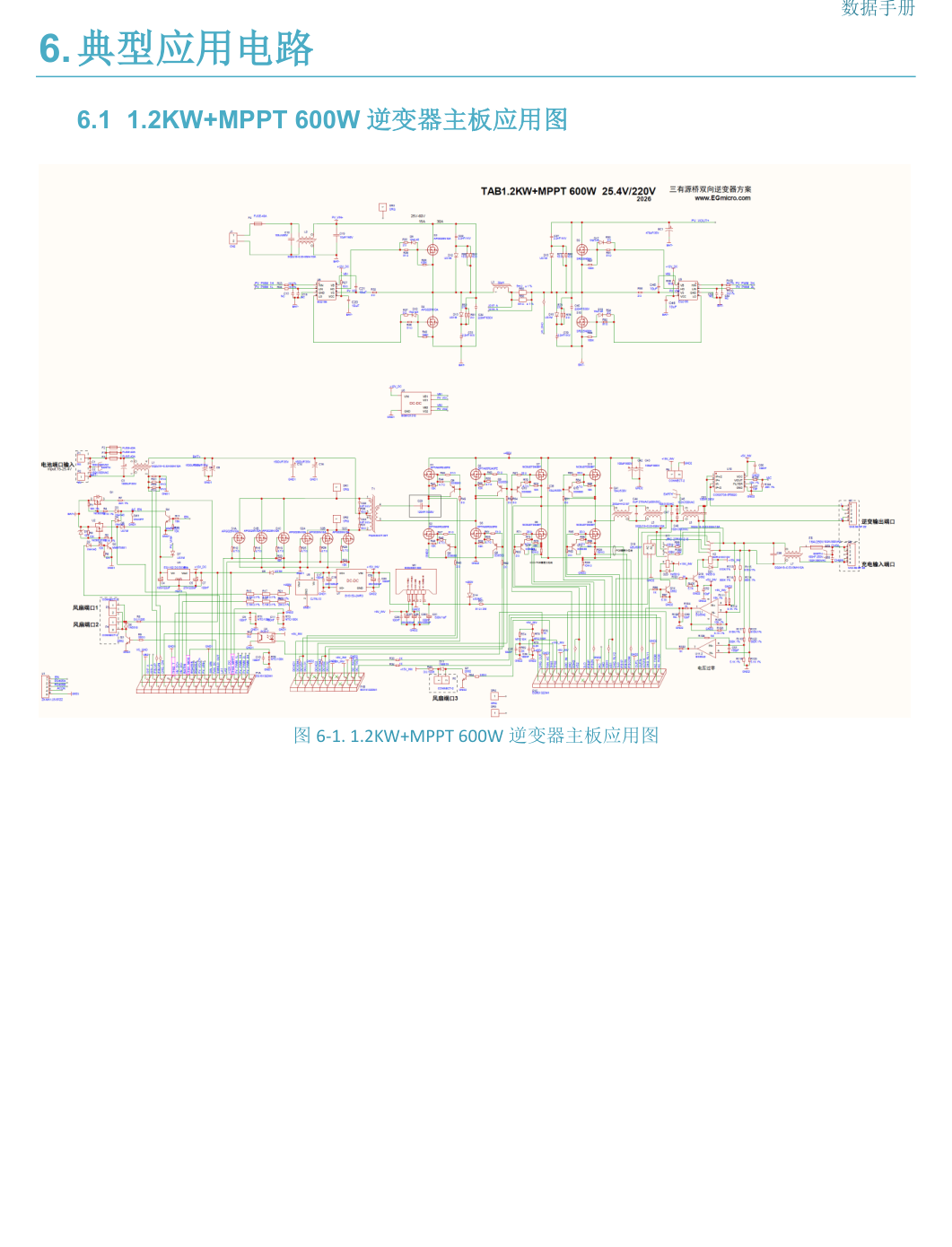

- 双向纯正弦波逆变器
- 不间断电源UPS 系统
- 光伏发电逆变器
- 风力发电逆变器
- 锂电发电机
- 储能电源
- 逆控一体机

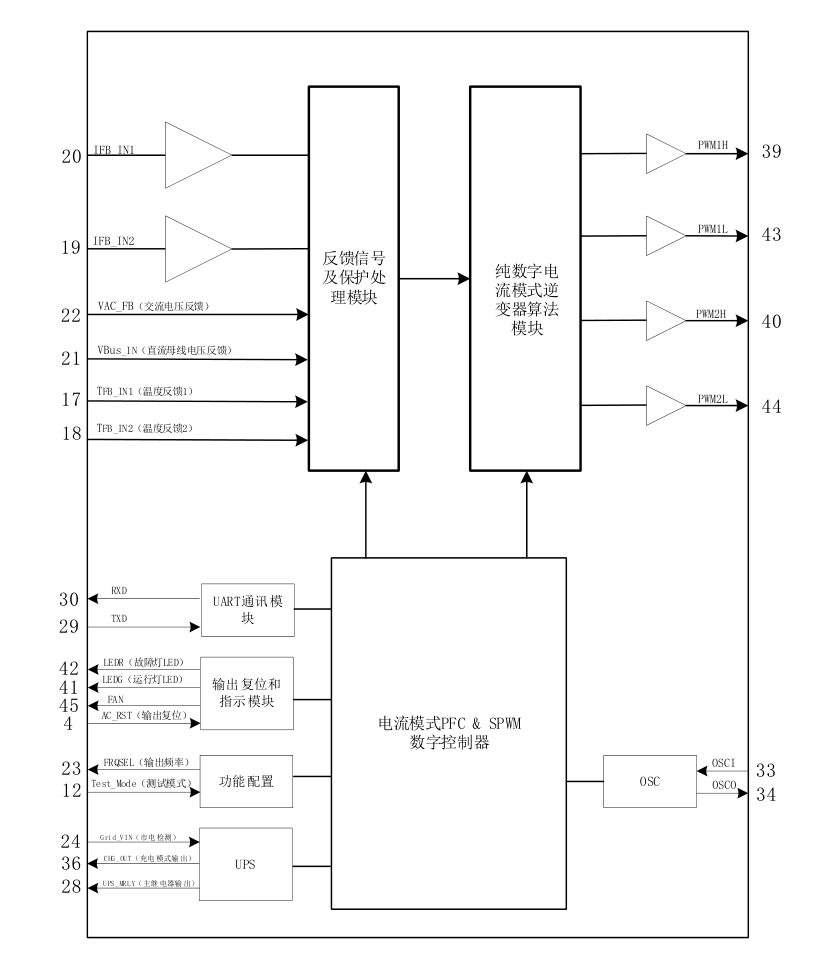

EG80132 是一款专用于双向逆变器（同一套电路可作逆变器功能，又可作电池充电器功能）中的 DC/AC 逆变和PFC 升压的控制芯片，采用最先进的纯数字算法电流模式的SPWM 芯片，能够实现精确控制电 感中的电流, 超强的带电机类和容型负载能力性能，恒流源模式启动电机，实现卓越的带电机性能。 EG80132 主要的功能由两部分组成，第一部分为DC/AC 逆变控制，主要实现将高压的直流电压转换为 纯正弦波交流输出；第二部分为PFC 升压控制，主要实现将市电交流电转换为高压直流电压，供电池充电 所需的电压。 EG80132 作DC/AC 逆变控制时，内部的主要模块为SPWM 正弦发生器、死区时间控制电路、多路反馈及 保护处理电路、UART 串口通讯模块等功能，并提供了完善的各项保护功能，直流母线过压和欠压保护、交 流输出欠压保护、过载报警提示、过载保护指示、过流保护指示、过温保护指示及短路保护指示等，短路 保护由内部纯数字算法电流模式独立完成，具有恒流方式的短路保护功能，可根据IGBT 或MOS 管的最大 承受电流设定恒流值大小，短路发生时，控制电感上的电流基本上是一种恒流源。 EG80132 作PFC 升压控制时，主要模块为数字差分交流输入电压反馈电路、直流输出电压反馈、差分 电流反馈、数字乘法器、数字电压环和电流环运算器等功能，提供各项保护功能如交流输入电压欠压保 护，输出过载及过流保护，输出高压过压保护等。
