产品详情
启动电压
7V
关闭电压
-
启动电流
-
静态电流
6mA
开关频率
外围可设置
驱动电流
200mA

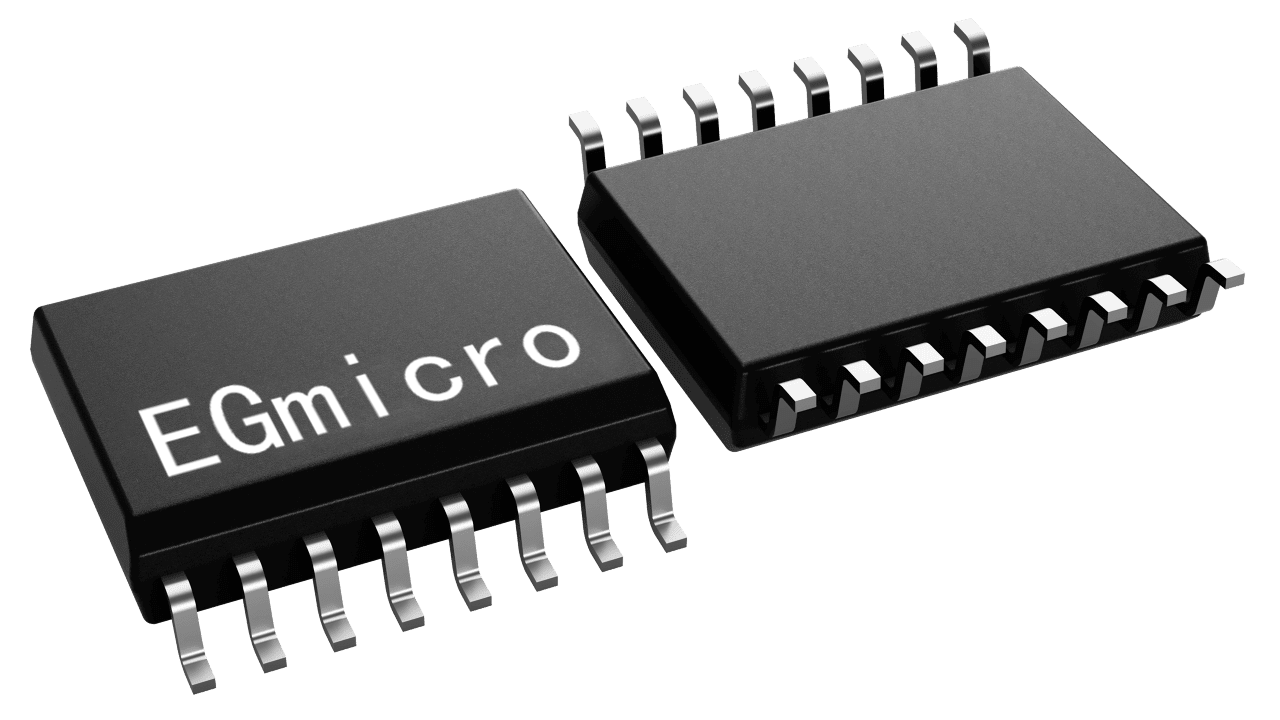

封装
SOP16/DIP16
- 工作电压范围宽，+7V ～ +40V
- 内置 5.0V 基准电压，精度 ±1%
- 内置双误差放大器
- 末级输出级的最大电流可达 200mA
- 有死区时间可调控制端
- 输出控制方式可采用双端式对称输出或单端式输出
- 封装形式：SOP - 16 和 DIP - 16
- 逆变器电源
- UPS 电源
- 大功率高频开关电源
- DC/DC 直流变换器
- 直流脉宽调速系统
- 大功率充电器
芯片内置了两个误差放大器、一个外部可调振荡器，死区控制比较器，PWM 功能控制电路，5V 精度 ±1% 的基准电压，和功率管输出驱动电路等。两个误差放大器的共模电压范围为 - 0.3V to Vcc - 2V。死区控制比较器输出固定的失调电压产生 5% 左右的死区时间。输出三极管可接成共发射极或射极跟随输出 2 种方式，因而可以选择双端推挽输出或单端输出方式。在推挽输出方式时，两路驱动脉冲相差 180 度，在单端方式时，其两路驱动脉冲为同步同相
