产品详情
驱动类型
单相半桥
悬浮电源(V)
80
低端电源(V)
4.5-30
输入逻辑
HIN（高电平有效，控制高端HO输出）；LIN（高电平有效，控制低端LO输出）
输出电流(A)
0.8/1
低端电源欠压保护(V)
--
高端电源欠压保护(V)
--
闭锁保护
有
使能
无
开延时LO-HO
500/300
关延时LO-HO
50/400
上升时间LO-HO
400/400
下降时间LO-HO
200/200
死区时间(nS)
150
通道
2

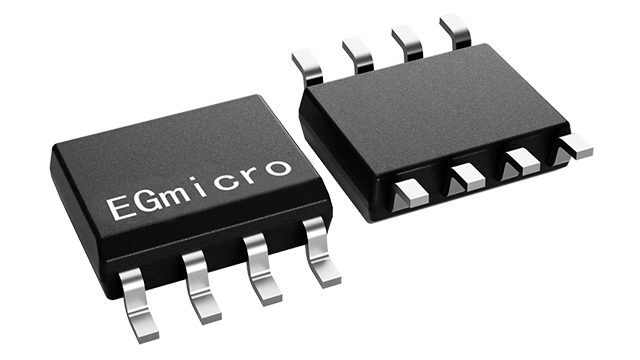

封装
SOP-8
- 高端悬浮自举电源设计，耐压可达80V
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- 采用半桥达林顿管输出结构具有1A 大电流栅极驱动能力
- 专用于无刷电机N 沟道MOS 管、IGBT 管栅极驱动
- HIN 输入通道高电平有效，控制高端HO 输出
- LIN 输入通道高电平有效，控制低端LO 输出
- 外围器件少
- 静态电流小：4.5mA
- 封装形式：SOP-8
- 电动摩托车控制器
- 电动自行车控制器
- 80V 降压型开关电源
- 变频水泵控制器
- 无刷电机驱动器
- 高压Class-D 类功放
EG3014S 是一款高性价比的大功率MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理 电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制 器中的驱动电路。 EG3014S 高端的工作电压可达80V，Vcc 的电源电压范围宽4.5V～30V，静态功耗低仅4.5mA。该芯片具 有闭锁功能防止输出功率管同时导通，输入通道HIN 和LIN 内建了一个10K 下拉电阻，在输入悬空时使上、 下功率MOS 管处于关闭状态，输出结构采用半桥式达林顿管结构,采用SOP8 封装。
