产品详情
输出频率
10KHz-150KHz
死区时间
500nS
封装
TSSOP20
- 数字化、内置UART 串口通讯功能的推挽升压逆变器专用芯片
- 内部集成两路驱动能力为+/-2A，耐压为20V 的MOS 管栅极驱动器
- 适合高低压隔离型逆变器应用
- 输出电压反馈采用欠闭环控制方式
- 工作频率可调,范围为10KHz-150KHz
- PWM 软启动功能，软启动时间为1S
- 50%占空比输出，默认死区时间为500nS
- 电压、电流、温度反馈实时处理
- 保护功能
- 电池端过压
- 电池端欠压
- 过流保护
- 过温保护
- 输出短路保护
- 串口通讯可设置参数：
- 电池端过压保护值
- 电池端欠压保护值
- 过流保护值
- 温度保护值
- 软启动时间
- 死区时间
- 串口通讯可读参数：
- 电池电压
- 输出电流
- 温度
- 故障代码
- UART通讯波特率：9600

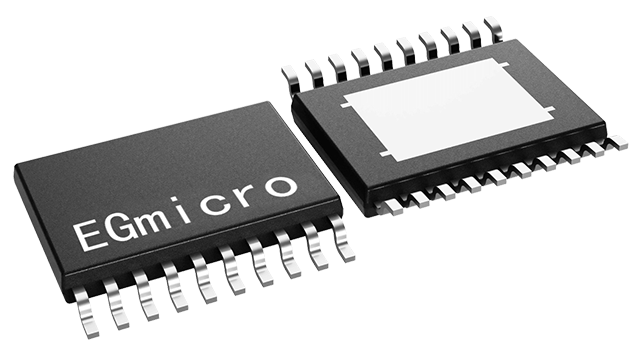

- TSSOP20封装
- 修正波逆变器
- 正弦波逆变器
- 电子捕鱼器
- 不间断电源UPS
EG1601 芯片是一款专用于逆变器前级推挽升压的控制芯片，提供了蓄电池欠压和过压关断、欠压蜂鸣 和过流关断保护，输出两路推挽模式的10K-150KHz PWM 信号，电压反馈采用了浅闭环稳压模式，能实现最 高电压限制，防止空载时电压过高而导致烧MOS 管的现象，同时节省了变压器输出的滤波电感，降低整体 成本及PCB 空间。 EG1601内置了UART串口通讯功能,用户通过串口可设配置参数等,也可以通过串口读出逆变器运行的状 态及相关数据。 该芯片采用TSSOP20 封装，只需少量的外围器件，即可实现逆变器的前级升压功能，非常适合于小型 化和简化设计。
